MLV20/26

MLV20/26

二位三通多功能型磁保持式电磁阀
磁保持电磁阀是使用永久性磁铁与特制脉冲线圈在运转状态下,电磁阀维持两种稳定工作状态是不需要维持供电；该系列电磁阀拥有广泛配置选项范围和卓越可靠的性能。是控制阀门行业里的标杆。空气，水和其他液体使用标准的丁腈橡胶密封件。热水，蒸汽，汽油，和其他油脂类介质需要特殊的密封材料。
• 最经典外形和性能设计
• 不锈钢材质阀体
• 超长寿命和高可靠性保证
• 流量范围选择广：通径从1/32"~1/8"可选

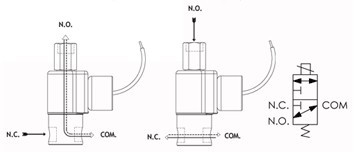

流程配置图

断电状态通电状态

技术参数
图纸
流量曲线图
型号编码规则

产品技术参数

					电磁阀型号

最大工作压力	通径		CV		DIN 端子外型		直接引线外型
DC	N.C.	N.O.	N.C.	N.O.	1/8 NPT PORTS	1/4 NPT PORTS	1/8 NPT PORTS	1/4 NPT PORTS

400	1/32	1/32	.024	.024	26GG7XELM	26GG9ZELM	26GG7XGLM	26GG9ZGLM
150	3/64	3/64	.052	.052	26HH7XELM	26HH9ZELM	26HH7XGLM	26HH9ZGLM
100	1/16	1/16	.095	.095	26JJ7XELM	26JJ9ZELM	26JJ7XGLM	26JJ9ZGLM
75	3/32	3/32	.156	.156	26KK7XELM	26KK9ZELM	26KK7XGLM	26KK9ZGLM

最大工作压力（PSI)	通径	CV	电磁阀型号

			DIN 端子外型		直接引线外型
DC	N.O.	N.O.	1/8 NPT	1/4 NPT	1/8 NPT	1/4 NPT

400	1/32	0.024	21G7XELM	21G9ZELM	21G7XGLM	21G9ZGLM
235	3/64	0.053	21H7XELM	21H9ZELM	21H7XGLM	21H9ZGLM
150	1/16	0.095	21J7XELM	21J9ZELM	21J7XGLM	21J9ZGLM
100	3/32	0.156	21K7XELM	21K9ZELM	21K7XGLM	21K9ZGLM

注：以上表格里为准型号，订购货时，请提供准确电源电压、频率；500PSI以上压力不建议使用FKM PTFE。

维修包：(K26JJXL-DC) .

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压力: 见上列表.
爆破压力: 5000 PSI
泄漏等级: 零泄漏.
真空度: 5 微米.*

电气特性

线圈电压: 6.0 ~ 60V DC
额定功率: DC = 10.0 W.
线圈绝缘等级: 非模压 A级，模压灌装F 级 (选配H级).
开关反应时间（气体）: 4 ~ 35 ms.
流速: 高达 600 CPM.
占空比: 连续.

机械特性

阀体材质: 不锈钢（标配），可选配：黄铜
内部材质: 不锈钢
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 标准1/8″ 和 1/4″ NPT (可选配).*
外壳类型: 引线型, 1/2” NPT管道引线和其他选配.*
安全认证: 经过 UL 和 CSA防爆安全认证.*
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 扣环引线: 515 g;管道引线: 545 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
