二位二通常闭高压型电磁阀
本阀采用针式柱塞密封形式；锥形柱塞与流道口进行紧密压封。适用于各种流体介质。
• KFL-F式针型柱塞密封用
• 流道孔与针式柱塞密封件保证绝对密封
• 电磁阀结构简单可靠，只有三个运动元件
• 阀芯使用高品质不锈钢材质
流程配置图断电状态 通电状态
- 技术参数
- 图纸

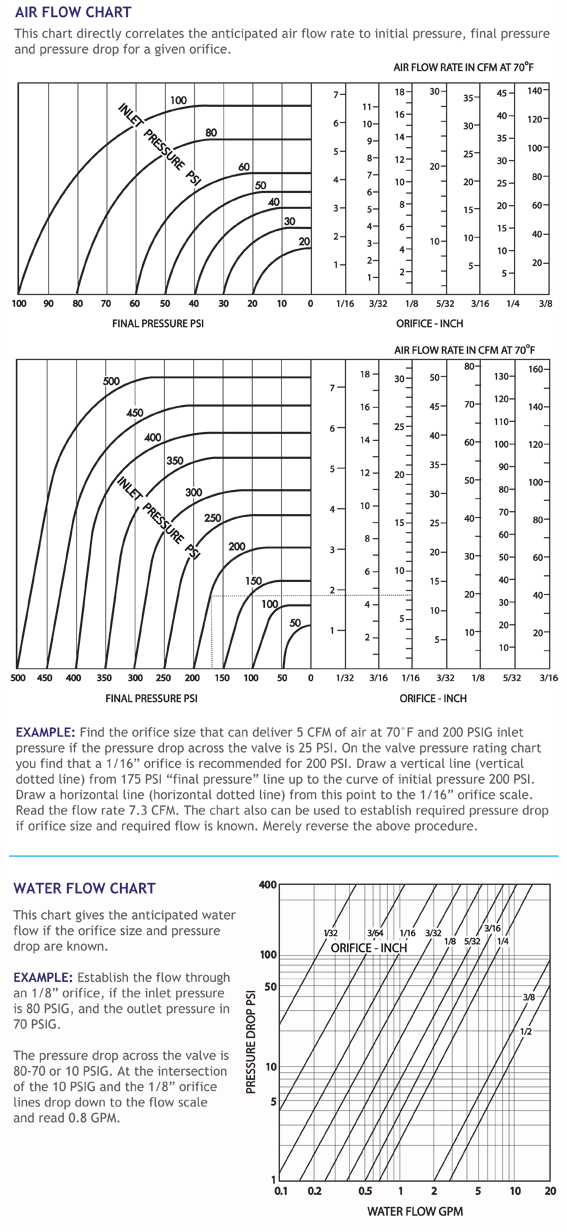

- 流量曲线图

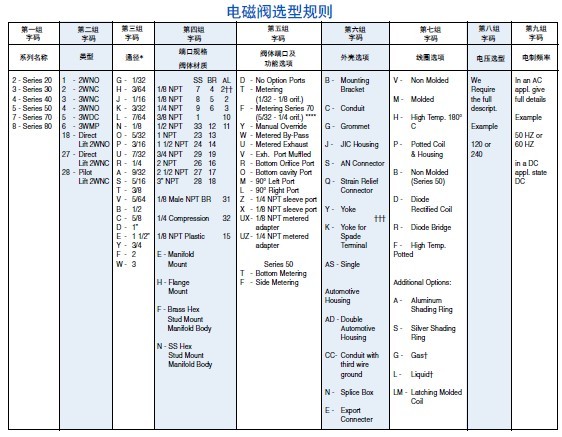

- 型号编码规则
产品技术参数：
| 最大工作压力（气体） | 通 径 | CV |
电磁阀型号 扣环引线型 |
管道引线型 | |||||
| AC | DC | N.C. | N.C. | 1/8 NPT 接口 | 1/4 NPT 接口 | 1/8 NPT接口 | 1/4 NPT 接口 | ||
|
|
|||||||||
| 5000 | 5000 | .025 | .010 | H22M7DGM | H22M9DGM | H22M7DCM | H22M9DCM | ||
| 3000 | 3000 | 1/32 | .022 | H22G7DGM | H22G9DGM | H22G7DCM | H22G9DCM | ||
| 2500 | 1500 | 3/64 | .041 | H22H7DGMG | H22H9DGMG | H22H7DCMG | H22H9DCMG | ||
| 1750 | 500 | 1/16 | .065 | H22J7DGMG | H22J9DGMG | H22J7DCMG | H22J9DCMG | ||
| 650 | 100 | 3/32 | .100 | H22K7DGMG | H22K9DGMG | H22K7DCMG | H22K9DCMG | ||
| 最大工作压力（液体） | 通 径 | CV |
电磁阀型号 扣环引线型 |
管道引线型 | |||||
| AC | DC | N.C. | N.C. | 1/8 NPT 接口 | 1/4 NPT 接口 | 1/8 NPT 接口 | 1/4 NPT 接口 | ||
|
|
|||||||||
| 5000 | 5000 | .025 | .010 | H22M7DGM | H22M9DGM | H22M7DCM | H22M9DCM | ||
| 3000 | 3000 | 1/32 | .022 | H22G7DGM | H22G9DGM | H22G7DCM | H22G9DCM | ||
| 1500 | 1500 | 3/64 | .041 | H22H7DGML | H22H9DGML | H22H7DCML | H22H9DCML | ||
| 1000 | 500 | 1/16 | .065 | H22J7DGML | H22J9DGML | H22J7DCML | H22J9DCML | ||
| 300 | 100 | 3/32 | .100 | H22K7DGML | H22K9DGML | H22K7DCML | H22K9DCML | ||
注：以上表格里为准型号， 订购货时，请提供准确电源电压、频率。
维修包：(KH22JD-AC)
适用特性
介 质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
过滤精度: 建议将介质过滤精度控制在10微米以下.
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压力: 见上列表.
爆破压力: 10000 PSI
泄漏等级: 零泄漏.
电气特性
线圈电压: 6 ~ 825V AC 60 HZ. 和 5~ 720V AC 50 HZ.或 1.8 ~ 265V DC
额定功率: AC = 7.7 W， DC = 9.5 W.
线圈绝缘等级: 非模压 A级，模压灌装F 级 (选配H级).
开关反应时间（气体）: 4 ~ 16 ms.
流 速: 高达 600 CPM （气体介质).
占空比: 连续
机械特性
阀体材质: 不锈钢.
内部材质: 不锈钢.
密封材质: Kel-F (标配), Delrin
, Teflon, Nylon, PEEK, Radel, Ultem, 303 不锈钢(选配.)通径规格: 见上列表.
接口规格: 1/8″ NPT 和 1/4″ NPT (可以选配).
外壳类型: 扣环引线外壳, 1/2” NPT管道引线和其他选配.*.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 545g .
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.
* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
