EL50/EL52

EL50/EL52

二位二通常闭微型防爆电磁阀

该系列微型防爆电磁阀能用于易燃易爆的环境。在许多存在易燃气体或蒸气、易燃液体、可燃粉尘、易燃纤维的工作现场，我们建议使用防爆电磁阀。

• 拥有更低能耗的微型设计

• 微型防爆功能电磁阀最佳选择

• 高质量加工工艺制作

流程配置图

断电状态通电状态

技术参数
图纸

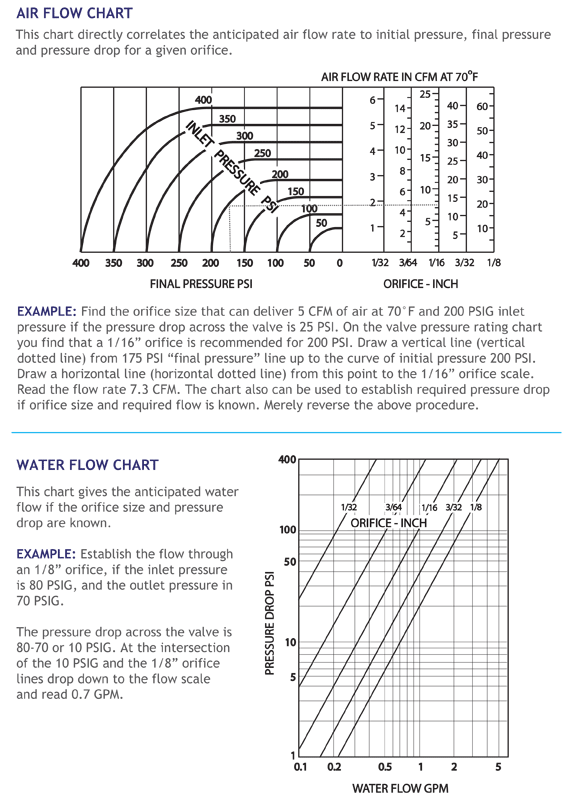

流量曲线图

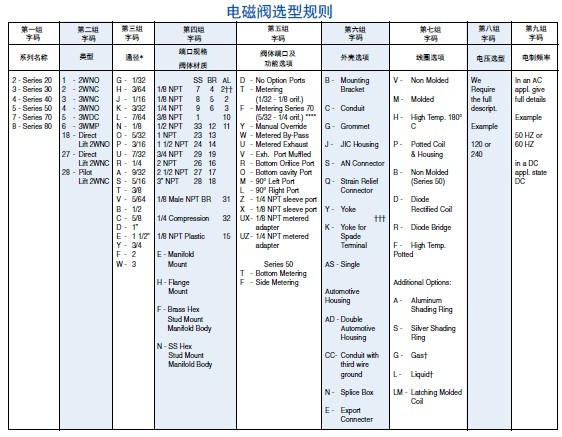

型号编码规则

产品技术参数：

最大工作压力		通径	CV	电磁阀型号
AC	DC	N.C.	N.C.

120	120	1/32	.022	EL52G8DCCM
80	80	3/64	.055	EL52H8DCCM
50	50	1/16	.075	EL52J8DCCM

注：以上表格里为准型号，订购货时，请提供准确电源电压、频率。
维修包：(5KELW51H-AC)

适用特性
介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压力: 见上列表.
爆破压力: 4000 PSI
泄漏等级: 零泄漏.
真空度: 5 微米*

电气特性
线圈电压: 12 ~ 240V AC 60 HZ. 或 5.0 ~ 120V DC.
额定功率: AC = 1.8 W DC = 1.8 W.
线圈绝缘等级: 三线制或模压都是 F 级，可选配 H 级.
开关反应时间（气体）: 4 – 16 ms.
流速: 高达600 CPM.
占空比: 连续.

机械特性
阀体材质: 不锈钢（标配），可选配：黄铜
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 1/8″ NPT (标配.)
外壳类型: 封装线圈用1/2″ NPT 管道引线.
安全认证: 经过 UL 和 CSA防爆安全认证，防爆等级— Class I, Div 1, Groups A, B, C, and D – Class II, Div 1, Groups E, F, and G; Div 2, Groups A, B, C, D, E, F, and G.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 273 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
