20/E22 C/I
二位二通常闭防爆型电磁阀
该系列防爆型电磁阀为大流量、高流速的微型高速切断安全阀，满足ANSI Z21.21 (CSA 6.5）防爆安全标准，经过对与介质接触材质的特殊工艺处理后，加强耐腐蚀性能，同时对线圈的进行树脂灌装，可以做到防水性能，保证该系列电磁阀同时拥有防爆、耐腐蚀、高压等超强综合性能。
• 加强型防爆结构设计
• 最流行的外形设计
• 重型不锈钢材质应用
• 大流量工业防爆制造
• 高质量加工工艺制作
流程配置图断电状态 通电状态
- 技术参数
- 图纸

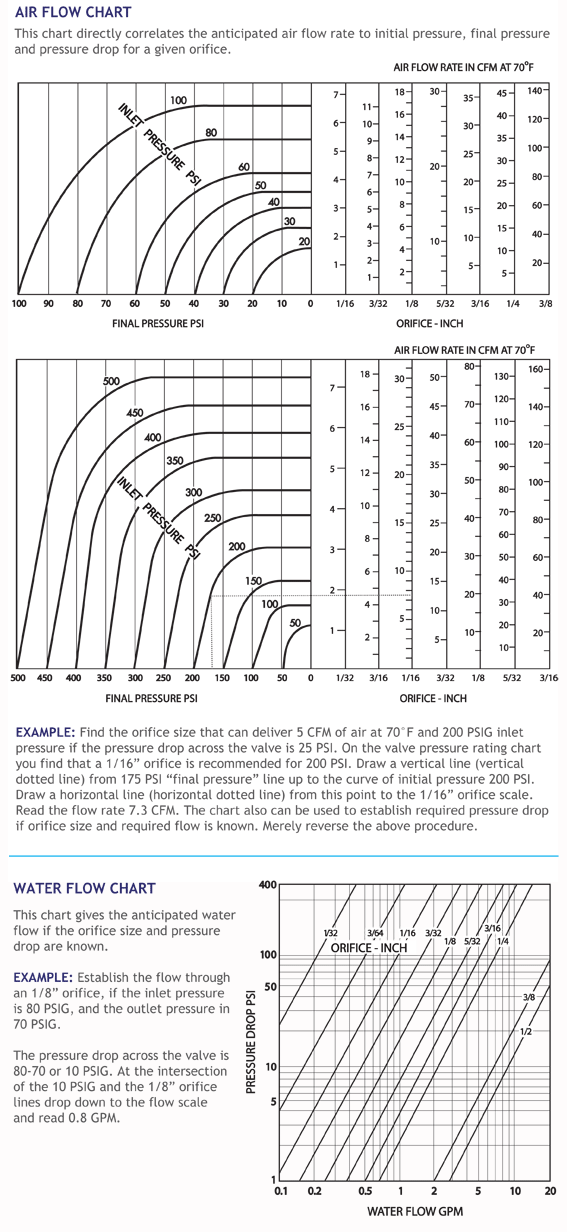

- 流量曲线图
- 型号编码规则
产品技术参数
| 压差(PSI） | 燃气热负荷BTU/Hr | CV 值 | 管径 | 电磁阀型号 | ||
| AC | DC | |||||
|
||||||
| 50 | 400,000 | 0.404 | 1/4 NPT | E22Z0196YCCP 24/DC | ||
| 50 | 400,000 | 0.404 | 1/4 NPT | E22Z0197YCCP 120/60 | ||
| 50 | 400,000 | 0.404 | 1/4 NPT | E22Z0198YCCP 12/DC | ||
注：维修包：(KE22Z0196-DC 或者KE22Z0197-AC).
适用特性
介 质: 燃气.
适用温度: – 40°F (-40°C) ~ 150°F (65°C) .
最大工作压差: 见上列表.
爆破压力: 5000 PSI
泄漏等级: 零泄漏.
电气特性
线圈电压: 120V AC 60 HZ, 12V DC 和 24V DC.
额定功率: AC = 7.3 W， DC = 9.5 W.
线圈绝缘等级: 灌装 ， F 级.
开关反应时间（气体）: 4 – 16 ms.
流 速: 高达 600 CPM.
占空比: 连续.
机械特性
阀体材质: 不锈钢.
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) .*
通径规格: 见上列表.
接口规格: 1/4″ NPT (标配.)
外壳类型: 封装线圈用1/2″ NPT 管道引线.
安全认证: 经过 UL 和 CSA防爆安全认证.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 273 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.
* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
