20/22T
二位二通常闭型电磁阀
该系列电磁阀为非导式大通径、高流速的微型电磁阀，拥有广泛配置选项范围和卓越可靠的性能。是控制阀门行业里的标杆。空气，水和其他液体使用标准的丁腈橡胶密封件。热水，蒸汽，汽油，和其他油脂类介质需要特殊的密封材料。
• 最经典外形和性能设计
• 不锈钢材质阀体
• 超长寿命和高可靠性保证
• 大通径、高流速
流程配置图断电状态 通电状态
- 技术参数
- 图纸

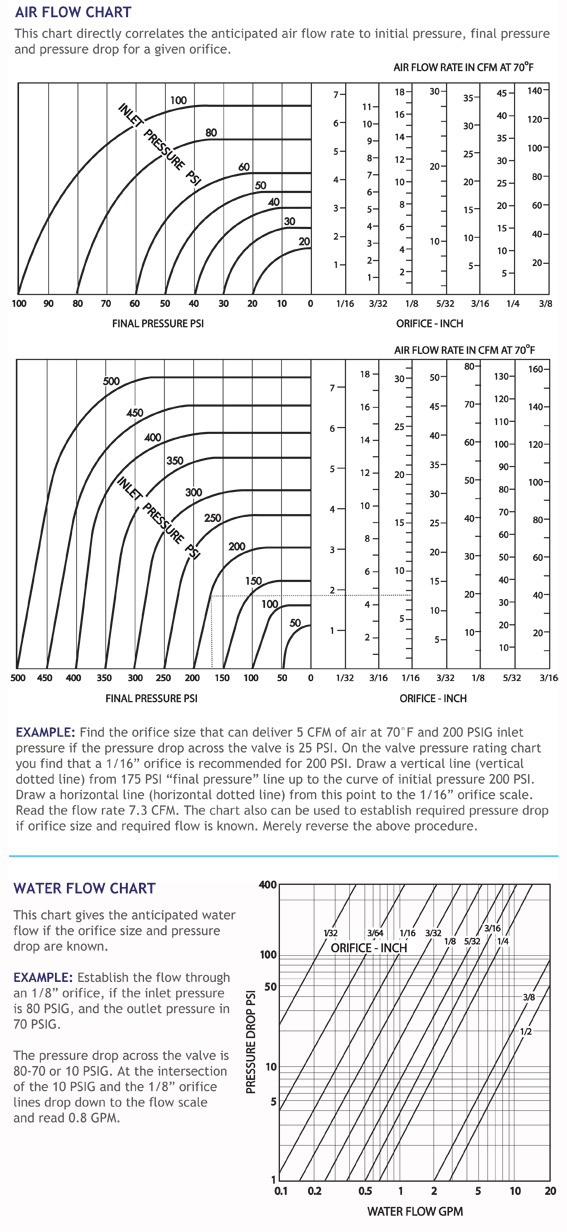

- 流量曲线图

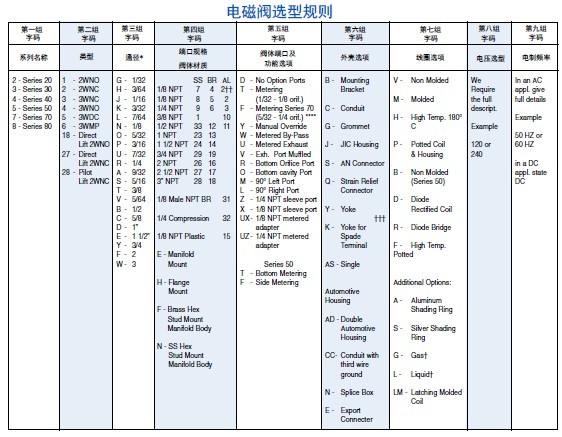

- 型号编码规则
产品技术参数：
| 压差（PSI) | CV FACTOR |
电磁阀型号 扣环引线型外壳 |
管道引线型外壳 | |||
| AC | ||||||
|
||||||
| 10 | 3/8 | 2.0 | 22T1DGV | 22T1DCV | ||
维修包：(K22TD-AC).
适用特性
介 质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
爆破压力: 5000 PSI
泄漏等级: 零泄漏.
真空度: 15 mmHg.*
电气特性
线圈电压: 6 ~ 825V AC 60 HZ. 和 5 ~ 720V AC 50 HZ.
额定功率: AC = 7.7 W.
线圈绝缘等级: 非模压 A级，模压灌装F 级 (选配H级).
开关反应时间（气体）: 4 – 16 ms.
流 速: 高达 600 CPM.
占空比: 连续.
机械特性
阀体材质: 不锈钢.
内部材质: 不锈钢
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 3/8″ NPT .
外壳类型: 引线型, 1/2” NPT管道引线和其他选配.*
安全认证: 经过 UL 和 CSA防爆安全认证.*
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 扣环引线: 515 g;管道引线: 545 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.
* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
