二位二通常闭高压防爆型电磁阀

本系列阀采用针式柱塞密封形式；锥形柱塞与流道口进行紧密压封。适用于各种流体介质。
• KEL-F式针型柱塞密封用
• 流道孔与针式柱塞密封件保证绝对密封
• 电磁阀结构简单可靠，只有三个运动元件
• 阀芯使用高品质不锈钢材质

流程控制图

断电状态通电状态

技术参数
图纸
流量曲线图

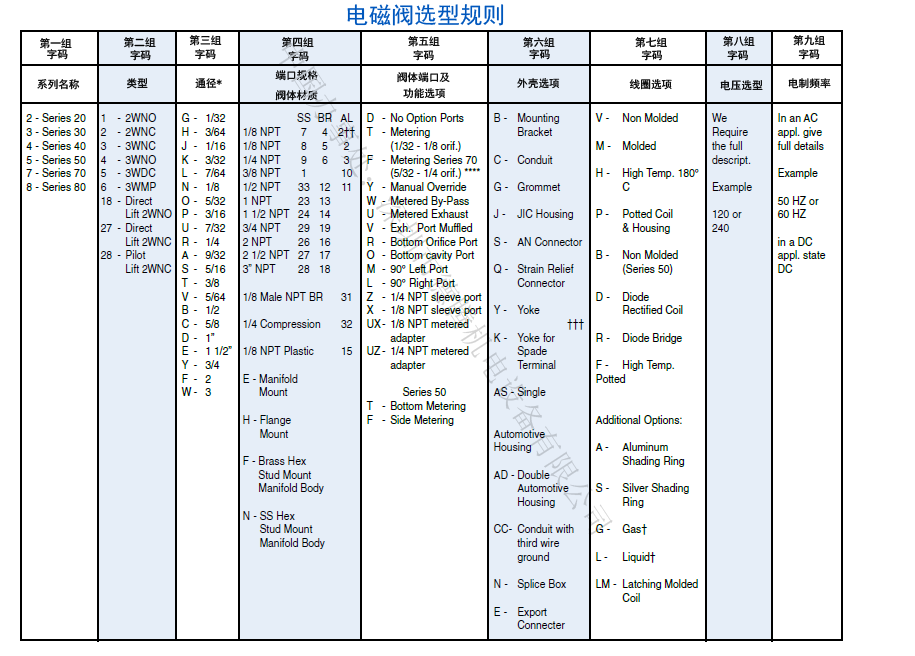

型号编码规则

产品技术参数：

工作压力（气体）

通径

电磁阀型号

N.C.

1/8 NPT 接口

1/4 NPT 接口

3000

1/32

.022

EH22G7DCCM

EH22G9DCCM

2500

1500

3/64

.041

EH22H7DCCMG

EH22H9DCCMG

1750

500

1/16

.065

EH22J7DCCMG

EH22J9DCCMG

650

100

3/32

.100

EH22K7DCCMG

EH22K9DCCMG

工作压力（液体）

通径

电磁阀型号

N.C.

1/8 NPT 接口

1/4 NPT 接口

3000

1/32

.022

EH22G7DCCM

EH22G9DCCM

1500

3/64

.041

EH22H7DCCML

EH22H9DCCML

1000

500

1/16

.065

EH22J7DCCML

EH22J9DCCML

650

100

3/32

.100

EH22K7DCCML

EH22K9DCCML

注：以上表格里为准型号，订购货时，请提供准确电源电压、频率。
维修包：(2KEH22J-AC)

适用特性：

介质: 空气和非腐蚀性气体、水、油等..
过滤: 建议将介质过滤精度达到30微米以下.
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
破坏压力: 5000 PSI
泄漏等级: 零泄漏.

电气特性

线圈电压: 6 ~ 825V AC 60 HZ. 和 5 ~ 720V AC 50 HZ.或 1.8 ~ 265V DC.

额定功率: AC = 7.3 W， DC = 9.5 W.

线圈绝缘等级: 模压线圈和引线 F级（标配），可选配H级.
开关反应时间（气体）: 4 – 16 ms.
流速: 高达600 CPM （气体介质）.
占空比: 连续.

机械特性

阀体材质: 不锈钢.
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
密封柱塞: Kel-F (标配.), Delrin, Teflon, Nylon, PEEK, Radel, Ultem, 303 不锈钢(选配.)
通径规格: 见上列表.
接口规格: 1/8″或1/4" NPT
外壳类型: 隔爆型--管道引线外壳1/2″ NPT 管道螺纹.
安装: 必须垂直在30°以内安装.
安全认证: 该系列电磁阀都经过UL 和 CSA的防爆安全认证，等级： Class I, Div 1, Group C and D – Class II, Div 1, Group E, F, and G; Div 2, Groups C, D, E, F, and G.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 600 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
